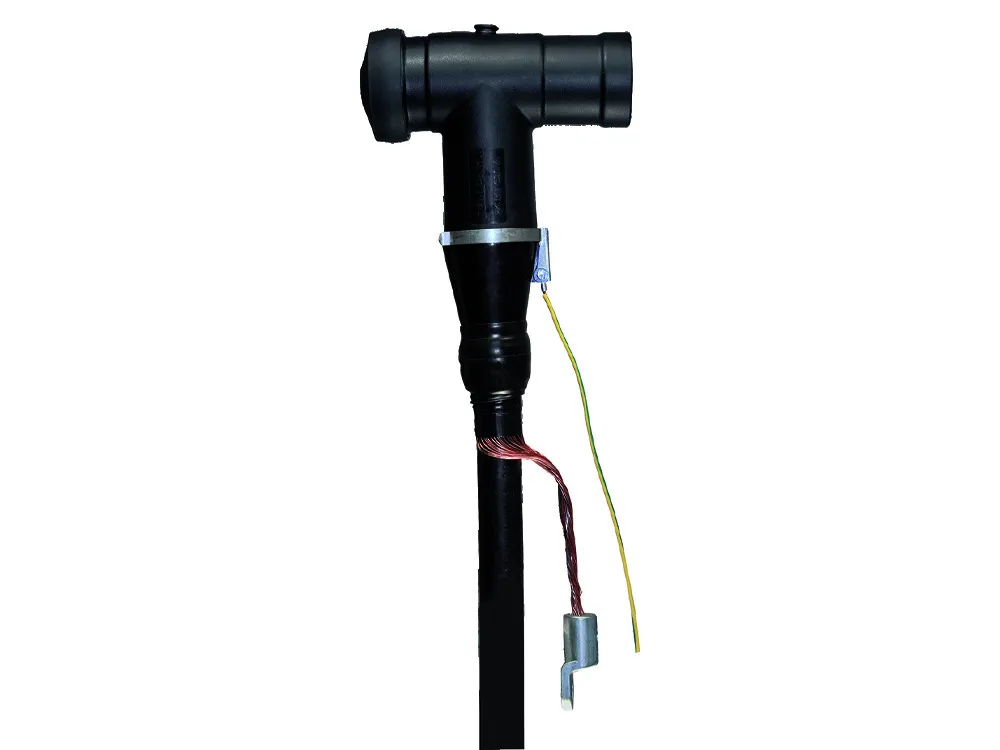

CTS-630A

T-Steckanschluss für Kunststoffkabel, für Außenkonus-Systeme Typ C

Die schraubbaren Cellplux Kabelsteckanschlüsse CTS eignen sich für den Anschluss von allen kunststoffisolierten Einleiterkabeln (PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) sowie Schirmgestaltungen (Draht- oder Bandschirm) an Schaltanlagen und Transformatoren für maximale Netzspannung bis 36 kV mit Gerätesteckanschlüssen für Außenkonus-Systeme Typ C nach EN 50180 und EN 50181.

Beschreibung

HauptbeschreibungT-Steckanschluss
Zusatzbeschreibungfür Kunststoffkabel, für Außenkonus-Systeme Typ C
FamilienbeschreibungDie schraubbaren Cellplux Kabelsteckanschlüsse CTS eignen sich für den Anschluss von allen kunststoffisolierten Einleiterkabeln (PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) sowie Schirmgestaltungen (Draht- oder Bandschirm) an Schaltanlagen und Transformatoren für maximale Netzspannung bis 36 kV mit Gerätesteckanschlüssen für Außenkonus-Systeme Typ C nach EN 50180 und EN 50181.
HinweiseWeitere T-Steckanschlüsse (z.B. für armierte Kabel, Kabel mit graphitierter Leitschicht, Leiter Klasse 5 usw.) auf Anfrage.
Optionales ZubehörErdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik)
EigenschaftenMit kapazitivem Messpunkt zur Spannungsprüfung, Geeignet für mehrere konusförmige Spannungssensoren, Stückprüfung (AC Prüfung, TE Messung, Röntgenkontrolle), Berührungssicher durch äussere Leitschicht aus leitfähigem EPDM, Mantelfehlerprüfung des Kabels in aufgestecktem Zustand möglich, Sowohl für Cu- als auch für AI-Leiter, Schnelle, einfache und sichere Montage, Mehrbereichsanwendung durch integrierten Schraubkabelschuh
AnwendungenInnenraum, Freiluft

Produkte

Typ Typendetail Durchmesser Isolierung min Art.-Nr.
U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV
CTS 630A 24kV 25-70 14,7 mm
CTS 630A 24kV 95-240 22 mm
CTS 630A 24kV 240-400 23,7 mm
U0/U (Um) 12/20 (24) kV - 19/33 (36) kV
